Bộ điều khiển PLC NX701

Một máy được điều khiển thông qua một kết nối và một phần mềm – đó là cách chúng ta định nghĩa nền tảng tự động hóa Sysmac. Bộ điều khiển tự động hóa máy tích hợp các chức năng: điều khiển logic, điều khiển chuyển động, an toàn, robot, xử lý hình ảnh, thông tin, trực quan hóa và kết nối mạng – tất cả chỉ trong một phần mềm duy nhất: Sysmac Studio.

Phần mềm này cung cấp một môi trường phát triển tích hợp thực sự (IDE). Bộ điều khiển máy được trang bị sẵn hai giao thức mạng: EtherCAT và EtherNet/IP. Việc sử dụng hai mạng qua một kết nối là sự kết hợp hoàn hảo giữa điều khiển máy theo thời gian thực với tốc độ cao và quản lý dữ liệu nhà máy.

Tích hợp hoàn toàn chuyển động và logic:

Nhiều lựa chọn CPU cho tối đa 256 trục

Tích hợp an toàn:

Hệ thống linh hoạt cho phép bạn tích hợp tính năng an toàn vào quá trình tự động hóa máy móc thông qua việc sử dụng An toàn qua EtherCAT (FSoE).

Tích hợp điều khiển máy móc và thông tin

• Cổng EtherCAT và EtherNet/IP™ tích hợp: Mạng tiêu chuẩn toàn cầu
• Tích hợp chức năng giao tiếp OPC UA theo tiêu chuẩn quốc tế (IEC 62541)
  (CPU NX701-1[][][]/NX502-[][][][]/NX102-[][][][]/NJ501-1[]00)
• Kết nối cơ sở dữ liệu: Ghi dữ liệu thời gian thực từ các dây chuyền sản xuất trực tiếp vào Cơ sở dữ liệu SQL.
  Điều này cho phép bảo trì phòng ngừa và truy xuất nguồn gốc chất lượng.

Một phần mềm phát triển tích hợp

• Hoàn toàn tuân thủ theo tiêu chuẩn IEC 61131-3.
• Các khối hàm PLCopen dành cho điều khiển chuyển động.
• Tích hợp đầy đủ kiến thức kỹ thuật phong phú của Omron. Nhiều thành phần phần mềm giúp giảm thời gian lập trình.

Tích hợp hoàn toàn chuyển động và logic

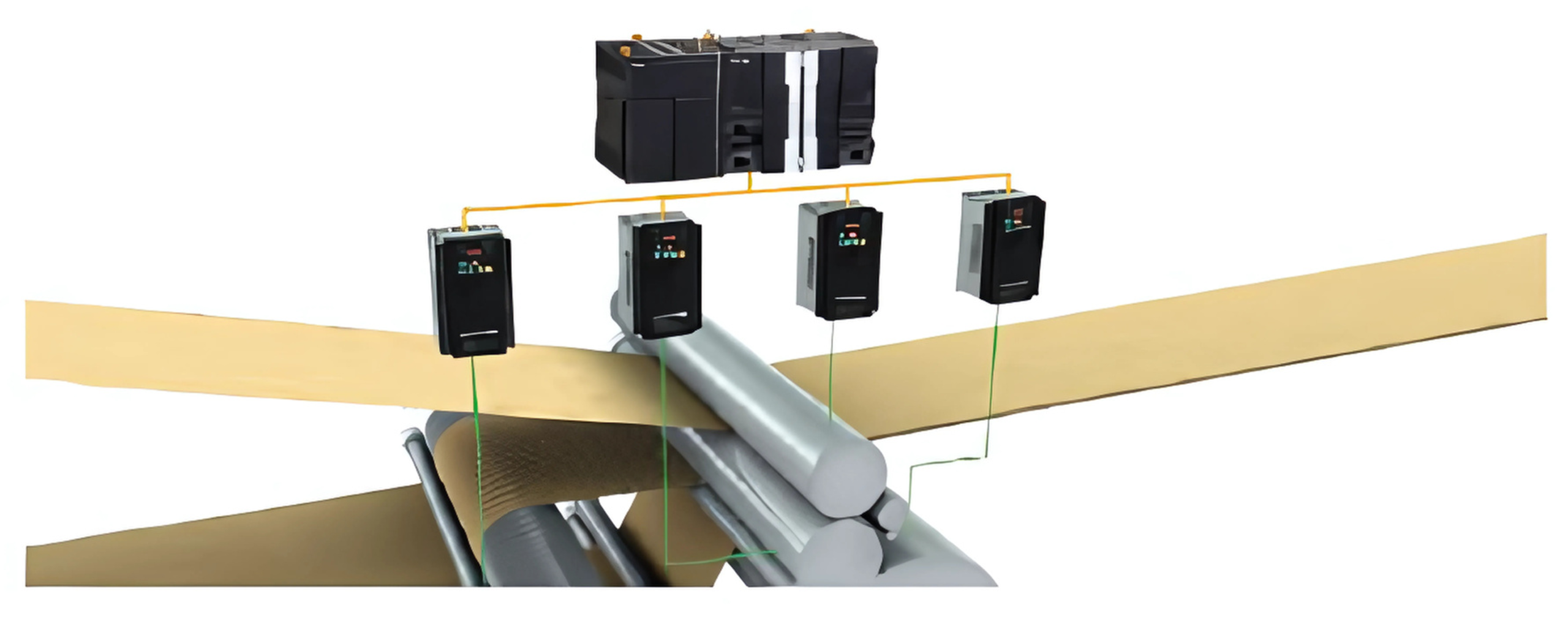

Một bộ điều khiển tích hợp logic, chuyển động, tầm nhìn và thông tin để kiểm soát và quản lý hoàn toàn máy móc. Thông tin vị trí, chuyển dịch và độ căng được thu thập từ cảm biến có thể được phản hồi nhanh chóng và dễ dàng đến bộ điều khiển chuyển động.

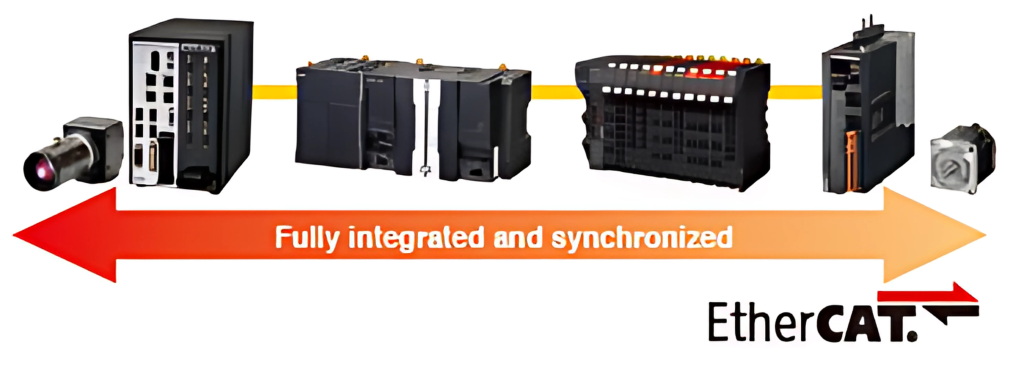

Kiểm soát phản hồi chính xác với độ trễ nhỏ hơn 1 μs

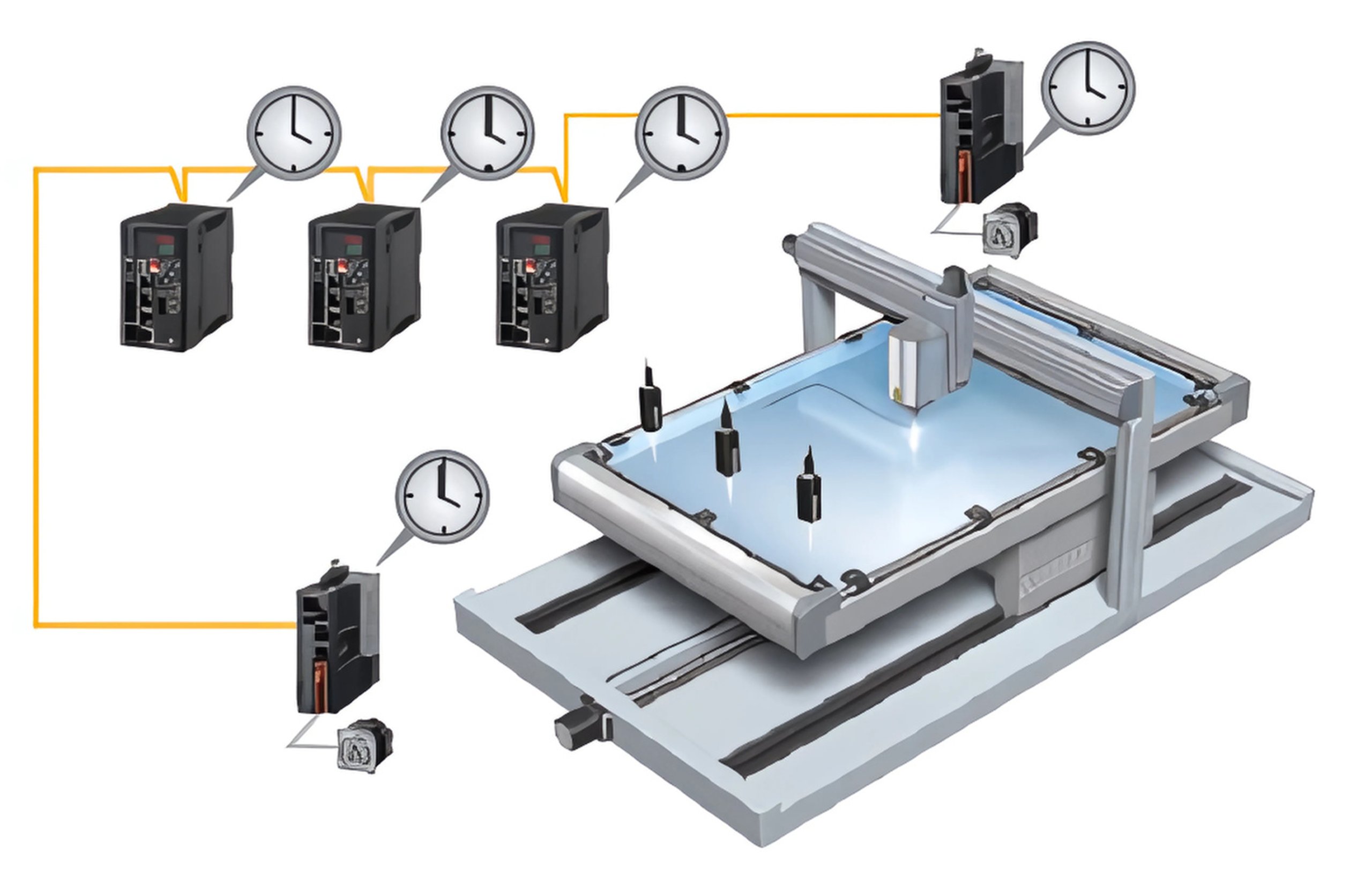

Bộ điều khiển NJ/NX cung cấp khả năng điều khiển đồng bộ tất cả các thiết bị máy móc, từ đầu vào đến đầu ra. Đồng bộ hóa đồng hồ dựa trên xung nhịp phân tán được tích hợp vào các slave EtherCAT cho phép đồng bộ chu kỳ làm mới I/O giữa các đơn vị như Hệ thống tầm nhìn FH, Cảm biến dịch chuyển ZW, NX I/O và Bộ truyền động servo G5/1S.

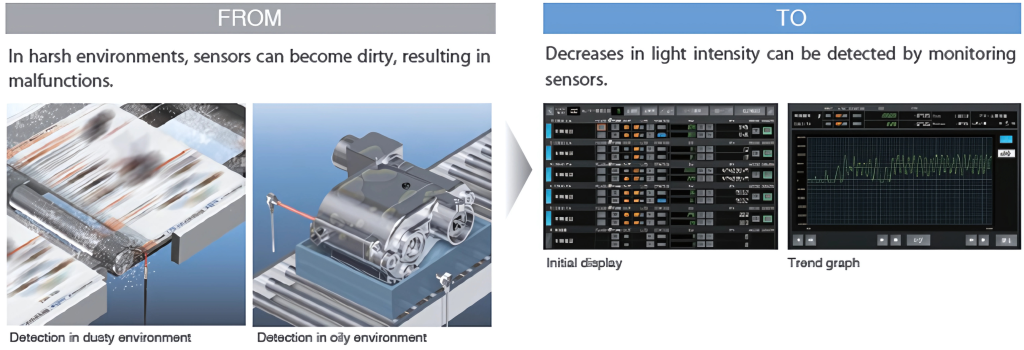

Bảo trì phòng ngừa cảm biến EtherCAT

Việc theo dõi trạng thái cảm biến cho phép bạn duy trì trước khi cảm biến trục trặc do bụi bẩn hoặc hư hỏng do thời gian.* Có thể lưu và tải cài đặt cảm biến, giúp giảm thiểu thời gian chết khi xảy ra sự cố.

Bảo trì phòng ngừa các thiết bị truyền động

Bộ điều khiển NJ/NX tích hợp EtherCAT và điều khiển chuyển động có thể liên tục giám sát các thiết bị truyền động với thời gian chu kỳ nhanh.
